Тъй като светът обръща повече внимание на възобновяемата енергия, слънчевата енергия се използва широко като чиста и устойчива форма на енергия. Фотоволтаичните (PV) системите играят важна роля в жилищните, търговските сгради и мащабните фотоволтаични електроцентрали. Във фотоволтаичните системи кабелите и проводниците са ключови компоненти, които определят ефективността, надеждността и безопасността на системата. Следователно изборът на правилния кабел е много важен.
В тази статия ще проучим характеристиките и приложимите стандарти на слънчевите кабели и слънчевите проводници и ще сравним техните приложения в различни слънчеви системи. И накрая, ще дадем факторите, които трябва да вземете предвид при избора на слънчеви кабели, които да ви помогнат да вземете най -доброто решение.
1. Какво еслънчеви кабелиА слънчеви проводници?
1.1 Соларен кабел
Слънчевите кабели са кабели, проектирани специално за фотоволтаични системи. Основната им задача е да предават електричеството, генерирано от слънчеви панели на инвертори, устройства за съхранение на енергия или електроенергийни системи. Соларните кабели не само трябва да имат проводимата функция на конвенционалните кабели, но и трябва да могат да издържат на дългосрочна експозиция на открито, екстремни климатици, ултравиолетово излъчване и други фактори.
Слънчевите кабели обикновено имат следните характеристики:
Високотемпературна съпротивление: Слънчевите кабели трябва да издържат на високотемпературни среди, особено работна среда при пряка слънчева светлина.
Ултравиолетово (UV) съпротивление:Слънчевите кабели са изложени на открито през цялата година, а ултравиолетовото излъчване може да доведе до възрастта на кабелния материал, така че кабелът трябва да има добра UV устойчивост.
Корозия и устойчивост на стареене: Слънчевите кабели трябва да могат да устоят на химическа корозия, окисляване и стареене и да поддържат дългосрочна стабилност.
Водоустойчиво изпълнение:Тъй като слънчевите кабели често са изложени на влажна среда, външният слой на кабела трябва да има силни водоустойчиви свойства.
Толеранс на високо напрежение: Съвременните фотоволтаични системи обикновено работят при по -високи напрежения, така че нивото на напрежение на слънчевите кабели трябва да отговаря на системните изисквания.
1.2 Слънчева тел
Слънчевите проводници обикновено се отнасят до единични проводници, използвани за свързване на слънчеви панели и други устройства. В сравнение с кабелите, те нямат външна изолация и слоеве на обвивката, така че те изискват повече защита, когато се използват. Въпреки че слънчевите проводници понякога се използват във фотоволтаичните системи, те се използват по-скоро за връзки на къси разстояния и леки сценарии за окабеляване. За разлика от слънчевите кабели, проводниците обикновено съдържат само един или повече проводници, така че те не са устойчиви на околната среда.
2. Основни видове и стандарти на слънчеви кабели
Има много видове слънчеви кабели, включително двупроводникови (двуядрен кабел), еднопроводник, еднопроводник, устойчив на високо напрежение и др. Всеки тип кабел има различни сценарии и характеристики на използване и специфичният избор трябва да се определи според нуждите на фотовоичната система.
2.1 Соларен кабел с двоен проводник (двуядрен кабел)
Двупроводниковите кабели често се използват за свързване на множество фотоволтаични панели паралелно и имат добър токов капацитет и електрически характеристики. Всеки кабел има два проводници вътре, единият за положителния полюс, а другият за отрицателния полюс. Дизайнът на кабела помага за поддържане на стабилността на системата и ефективността на предаването на мощност.
2.2 Соларен кабел с еднопроводник
Еднопроводниковите кабели се използват главно за единични електрически връзки или по-малки фотоволтаични системи. Като цяло те са подходящи за свързване на панели с инвертори или в приложения, които изискват по -високи токове.
2.3 Слънчеви кабели с високо напрежение (кабели с високо напрежение)
Съвременните мащабни фотоволтаични електроцентрали и високоефективни фотоволтаични системи обикновено имат по-високи нива на напрежение. За да се адаптират към тези системи, слънчевите кабели трябва да поддържат по -високи нива на напрежение (като 1000V или 1500V). Дизайнът на тези кабели с високо напрежение изисква специално внимание на електрическите характеристики, изолационните материали и възможностите за предаване с високо напрежение.
2.4 Фотоволтаични кабелни стандарти
Слънчевите кабели трябва да отговарят на определени стандарти за безопасност и изисквания за сертифициране. Общите стандарти включват:
IEC 60216:Топлинната устойчивост и характеристиката на стареенето на кабелите.
IEC 60754:Освобождаване на дим и корозивност на кабели в ситуации на пожар.
УЛ 4703:Стандарт за безопасност на фотоволтаичните кабели в Съединените щати.

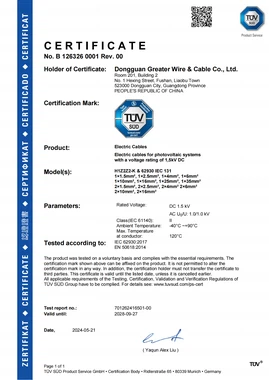

Tüv Сертификация:Сертифициране на фотоволтаични кабели на европейския пазар, за да се гарантира, че кабелите отговарят на изискванията за устойчивост на UV и висока температура.
3. Разликата между слънчевите кабели и слънчевите проводници
Основната разлика между слънчевите кабели и слънчевите проводници се намира в структурата, използвайте среда и свойствата на материала. По -долу са ключовите разлики между тях:
3.1 Структурни разлики

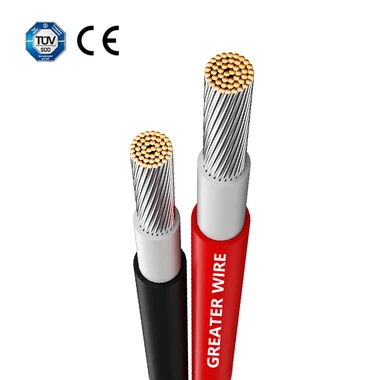

Слънчеви кабели:Слънчевите кабели обикновено са съставени от множество проводници, изолационни слоеве и външни обвивки. Външната му обвивка обикновено е изработена от полиетилен (PE) или други устойчиви на UV и високотемпературни устойчиви материали, за да се гарантира, че поддържа добри работни характеристики при дългосрочно излагане на открито.
Слънчеви проводници: Соларните проводници обикновено имат само един проводник, нямат външна обвивка или имат само проста външна изолация. Следователно слънчевите проводници са по-подходящи за приложения или приложения на къси разстояния, които не са изложени на открито.
3.2 Адаптивност на околната среда
Слънчеви кабели:Слънчевите кабели са предназначени за открита и сурова среда. Те имат силна устойчивост на UV лъчи, високи температури, стареене и вода и могат да работят стабилно при дългосрочно излагане на слънчева светлина и тежки метеорологични условия.
Слънчеви проводници: Поради липсата на външна обвивка или защитен слой, слънчевите проводници имат лоша устойчивост на времето и устойчивост на околната среда и са по-подходящи за приложения на закрито или връзки на къси разстояния.
3.3 Безопасност и издръжливост
Слънчеви кабели:Външната обвивка на слънчевите кабели е добре проектирана и може ефективно да предотврати физическите увреждания, химическата корозия и стареенето, причинени от факторите на околната среда. Обикновено има високопоставен толеранс (600V, 1000V или 1500V), отговаря на строги стандарти за безопасност и може да работи стабилно за дълго време.
Слънчеви проводници:Слънчевите проводници имат ниска издръжливост и устойчивост на повреди и обикновено са подходящи за приложения с по -ниски напрежения и по -меки работни среди.
4. Основни фактори за избор на най -добрия слънчев кабел
Има няколко ключови фактора, които трябва да вземете предвид при избора на най -добрия слънчев кабел:
4.1 Ниво на напрежение
Нивото на напрежение на слънчевия кабел е един от най -важните фактори на подбор. Повечето домашни и малки търговски фотоволтаични системи обикновено имат ниво на напрежение 600V или 1000V, докато големите фотоволтаични електроцентрали може да изискват по -високо ниво на напрежение, като 1500V. Изберете кабел със съответното ниво на напрежение според номиналното напрежение на системата, за да се уверите, че кабелът може да издържи на работното напрежение на системата.
4.2 Кабелен материал
Проводникът на слънчевия кабел обикновено е мед или алуминий. Медният проводник има по -добра проводимост от алуминиевия проводник, но цената е по -висока. Изборът на меден проводник може да подобри ефективността на системата, особено при предаване на дълги разстояния. Въпреки че кабелът на алуминиевия проводник е по-евтин, той има лоша проводимост и е подходящ за предаване на къси разстояния.
4.3 Екологична адаптивност
Слънчевите кабели трябва да могат да издържат на тежки условия на околната среда, включително висока температура, силна ултравиолетово излъчване, дъжд, вятър и пясък и др. Следователно е много важно да се избере външна обвивка на кабела с характеристики като устойчивост на UV, водно съпротивление и висока температурна устойчивост. Общите материали на външната обвивка включват полиетилен (PE), ** кръстосано свързан полиетилен (XLPE) ** и др. Тези материали могат ефективно да защитят вътрешната структура на кабела и да удължат експлоатационния живот на кабела.
4.4 Сертифициране и стандарти за кабели
Слънчевите кабели трябва да отговарят на строгите международни стандарти за безопасност и качество, като IEC 60216, IEC 60754, UL 4703 и др. Избирането на сертифицирани кабели може да гарантира, че те имат висока безопасност и надеждност при дългосрочна употреба.
4.5 Гъвкавост и лекота на инсталиране
В някои фотоволтаични системи гъвкавостта и лекотата на инсталиране на кабела също са важни фактори при подбора. Изборът на гъвкави слънчеви кабели може да улесни инсталирането, особено в сложни среди за окабеляване.
