Тъй като системите за слънчева енергия стават все по-широко възприети, разбирането на общите спецификации и модели на слънчеви кабели е от съществено значение за проектирането на ефективни, безопасни и издръжливи фотоволтаични (PV) системи. Соларните кабели са критичен компонент, осигуряващ безпроблемно предаване на енергия между панели, инвертори, батерии и други елементи на системата. Тази статия разглежда най-често срещаните типове, спецификации и стандарти на соларни кабели и соларни проводници, като ви помага да направите информиран избор за вашите соларни проекти.
1. Какво е слънчев кабел?
Соларният кабел е специализиран електрически проводник, проектиран за приложения в слънчевата енергия. Той пренася постоянния ток (DC), генериран от слънчевите панели, към други компоненти като инвертори и батерии, като същевременно осигурява минимални загуби на мощност и максимална издръжливост в тежки външни среди.
2. Основни спецификации на слънчеви кабели
Соларните кабели се определят от техните специфични характеристики, проектирани да отговорят на строгите изисквания на слънчевите енергийни системи. По-долу са основните спецификации:
2.1 Материал на проводника
Мед (калайдирана мед):
Висока електропроводимост.
Устойчив на корозия, особено във външна среда.
Алуминий:
Лек и рентабилен, макар и по-малко проводим от медта.
2.2 Изолация и обшивка
Изработен от омрежен полиетилен (XLPE) или подобни материали.
Осигурява висока устойчивост на UV радиация, озон, влага и екстремни температури.
Забавител на горенето за повишена безопасност.
2.3 Номинално напрежение
Слънчевите кабели обикновено имат номинално напрежение от 600V до 1500V DC, като 1000V е най-често срещаното в жилищни и търговски инсталации.
2.4 Температурен диапазон
Работни температури:-40 градуса до 90 градуса (статично) или 120 градуса (краткотрайно).
Проектиран да поддържа гъвкавост и функционалност в екстремни климатични условия.
2.5 Издръжливост и устойчивост на атмосферни влияния
Устойчив на UV лъчи при продължително излагане на слънчева светлина.
Устойчив на химически и механични натоварвания.
2.6 Гъвкавост
Гъвкавите дизайни правят слънчевите кабели по-лесни за инсталиране и прокарване дори в тесни пространства.
2.7 Стандарти за сертифициране
Соларните кабели трябва да отговарят на глобалните и регионалните стандарти:
IEC 62930: Международен стандарт за фотоволтаични кабели.
УЛ 4703: Американски стандарт за соларни кабели.
BG 50618: Европейски стандарт за соларни кабели.
3. Често срещани модели слънчеви кабели
3.1 PV1-F соларен кабел
Описание: Едножилен кабел, предназначен за DC странични връзки в соларни системи.
Ключови характеристики:
Номинален за 1000V до 1500V DC.
Изолиран с XLPE за повишена издръжливост.
Негорим и без халогени.
Приложение: Използва се за свързване на слънчеви панели последователно или паралелно.

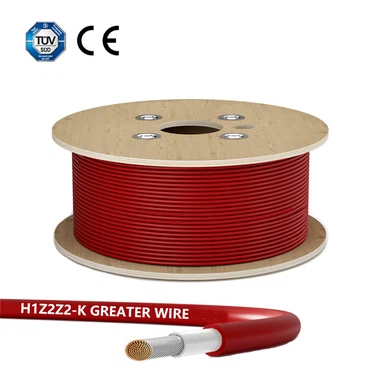

3.2 H1Z2Z2-K Соларен кабел
Описание: Усъвършенстван едножилен кабел, който отговаря на най-новите европейски стандарти (EN 50618).
Ключови характеристики:
Подходящ за 1500V DC системи.
Подобрена UV и устойчивост на атмосферни влияния.
По-голяма гъвкавост в сравнение с PV1-F.
Приложение: Жилищни, търговски и слънчеви системи от комунален мащаб.
3.3 Двужилен соларен кабел
Описание: Кабел с двойна изолация, съдържащ два проводника в една обвивка.
Ключови характеристики:
Опростява инсталацията чрез комбиниране на две ядра.
Подходящ за DC връзки.
Приложение: Често се използва за свързване на слънчеви панели към контролери за зареждане в системи извън мрежата.
3.4 DC соларен кабел
Описание: Специално проектиран за пренос на постоянен ток от слънчеви панели към инвертори.
Ключови характеристики:
Ниско съпротивление за ефективно предаване на енергия.
XLPE изолация за дълготрайна издръжливост.
Приложение: Подходящ за малки до големи фотоволтаични системи.
3.5 AC соларен кабел
Описание: Използва се за пренос на AC захранване след преобразуване от инвертора.
Ключови характеристики:
Често екраниран за защита от електромагнитни смущения (EMI).
Проектиран както за вътрешна, така и за външна употреба.
Приложение: Свързване на инвертори към мрежата или уреди.
3.6 Слънчев проводник
Описание: Отнася се за отделни изолирани или голи проводници, използвани във фотоволтаични системи.
Ключови характеристики:
Може да липсва външна обвивка, което ги прави подходящи за вътрешно окабеляване.
Често се използва при заземяване или къси връзки.
Приложение: Използва се вътре в съединителни кутии или за заземяване.
4. Приложения на соларни кабели и проводници
4.1 Жилищни слънчеви инсталации
Свързване на покривни слънчеви панели към инвертори и батерии.
Прокарване на кабели от покривите до главното електрическо табло.
4.2 Търговски и комунално-мащабни системи
Свързване на големи масиви от слънчеви панели.
Предаване на постоянен ток на големи разстояния до централни инвертори.
4.3 Системи извън мрежата
Свързване на соларни панели към контролери за зареждане и батерии.
Използване на двужилен кабел за опростена настройка.
4.4 Хибридни възобновяеми системи
Интегриране на слънчева енергия с вятър или други възобновяеми източници.
Използване на соларни кабели за DC и AC предаване.
5. Избор на правилния соларен кабел
5.1 Фактори, които трябва да се имат предвид
Номинално напрежение: Осигурете съвместимост с изискванията за напрежение на вашата система.
Размер на кабела (AWG): По-дебелите кабели (по-нисък AWG) намаляват съпротивлението и загубата на мощност.
Температурна устойчивост: Изберете кабели, подходящи за вашия местен климат.
Сертификати: Потърсете съответствие със стандартите IEC, UL или EN.
5.2 Указания за оразмеряване на кабели
Малки системи (<5kW): 4mm² or 6mm² cables are common.
Средни системи (5–15 kW): 6 mm² или 10 mm² кабели.
Large systems (>15kW): 10 mm² или по-големи кабели.
5.3 Съображения за падане на напрежението
Поддържайте спад на напрежението под3%за ефективна работа.
Използвайте по-къси кабели или по-дебели кабели, за да минимизирате загубите.
6. Съвети за поддръжка и безопасност
6.1 Инсталиране
Закрепете соларните кабели с кабелни връзки или тръбопроводи, за да предотвратите механични повреди.
Избягвайте остри завои или прегъвания, които биха могли да компрометират изолацията.
6.2 Поддръжка
Периодично проверявайте кабелите за износване, корозия или физически повреди.
Сменете незабавно повредените или повредени кабели, за да осигурите производителност и безопасност на системата.
7. Иновации в слънчевата кабелна технология
Интелигентни кабели: Оборудван с вградени сензори за наблюдение на потока на мощността и откриване на неизправности.
Рециклируеми материали: Използване на екологични материали за намаляване на въздействието върху околната среда.
Нанотехнологични покрития: Подобрена UV и устойчивост на атмосферни влияния чрез усъвършенствани покрития.
