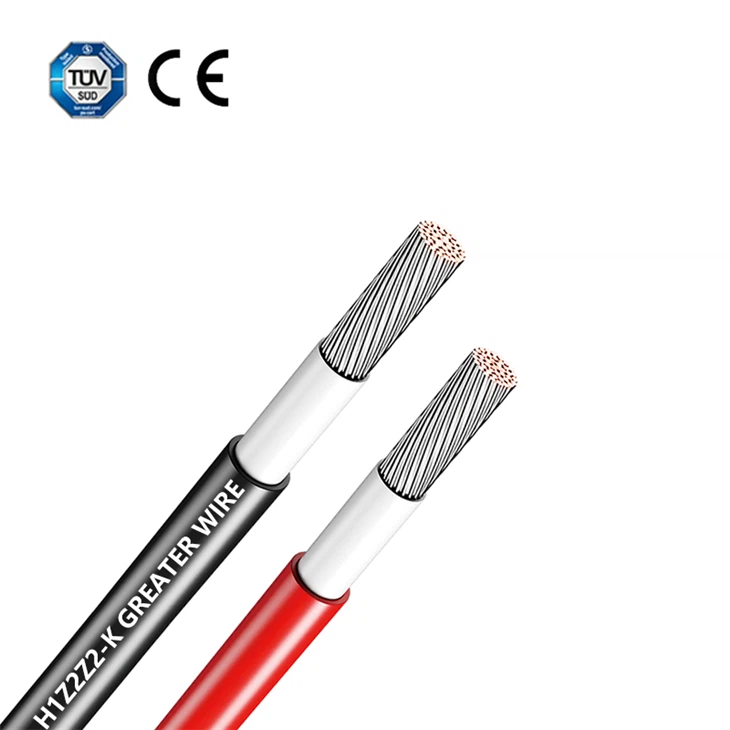

TUV 10 mm DC H1Z2Z2-K соларен кабелен проводник е висококачествено, надеждно решение, предназначено за слънчеви енергийни системи. Произведен в Гуангдонг, Китай, този кабел се придържа към най-високите индустриални стандарти, покривайки както едноядрени, така и двуядрени конфигурации. Кабелът разполага с цветно кодирани изолационни слоеве, осигуряващи безопасен и лесен монтаж: червените кабели са предназначени за положително (+) постоянно напрежение, докато черните кабели се използват за отрицателно (-) постоянно напрежение. TUV & UL сертифицирани, гарантиращи съответствие с международните стандарти. Двойната изолация осигурява защита срещу стрес от околната среда. Проектиран за стабилни връзки, намалявайки нуждата от честа поддръжка.
Приложение
10 mm DC H1Z2Z2-K соларен кабелен проводник е проектиран за номинално постоянно напрежение до 1,5 KV (между проводник-проводник или проводник-земя), което го прави идеален за широк спектър от соларни приложения. Той се отличава с двойна изолация, която е подходяща за тежки външни среди, осигурявайки стабилна и издръжлива връзка, която минимизира разходите за поддръжка.
Характеристика
Сертификация: TUV/UL
Стандарт: lEC 62930 / EN 50618:2014 / UL4703
Проводник: Клас 5 (гъвкав) калайдисана мед, базиран на EN 60228 и IEC 60228
Изолация и обвивка: омрежен полиолефин
Номинално напрежение: DC 1500V (между проводници и между проводник и земя), AC Uo/U: 1,0/1,0 KV
Клас на приложение: A
Клас на защита: II
Водна производителност: AD7
Тестово напрежение: 6500V, 50Hz, 10Min
Характеристики при пожар: неразпространение на пламък въз основа на UNE-EN 60332-1 и IEC 60332-1
Температурен рейтинг -40 градус -90 градус
Максимална температура: 120 градуса
Сертификация TUV/UL
Брой проводници: едножилен / двужилен
Сертификация
Нашите продукти са получили различни престижни международни сертификати, включително TUV, UL, EU CPR, CE, ROHS и други.
Пакет
Производствена линия
Производителят на Greater Wire е оборудван с модерно производствено оборудване за производство на проводници, прилагане на изолационни материали, екструдиране на обвивки и монтаж на съединители. Фабриките обикновено използват висококачествени материали и техники, за да гарантират електрическите характеристики, издръжливостта и безопасността на кабела. Автоматизираното производствено оборудване има точност до 0.002mm и всички продукти са 100% инспектирани и цифрово маркирани. Преминаваме през строг контрол на качеството и тестване, за да гарантираме, че фотоволтаичните кабели отговарят на международните и местните стандарти. Тези тестове могат да включват тестове за електрически характеристики, тестове за забавяне на горенето, тестове за устойчивост на атмосферни влияния и тестове за якост на опън.
Случай
Партньор
ЧЗВ
В: Какъв размер кабел за 100w соларен панел?
За разстояния до 5 метра (16 фута) обикновено е достатъчен кабел 12 AWG (приблизително 4 mm²). Този размер минимизира спада на напрежението и може да се справи ефективно с тока, генериран от 100W панел.
Средно разстояние (5 до 10 метра / 16 до 33 фута):
За по-големи разстояния, като например 5 до 10 метра (16 до 33 фута), може да ви е необходим кабел 10 AWG (приблизително 6 mm²). Този по-дебел кабел ще намали спада на напрежението на удълженото разстояние, осигурявайки ефективен пренос на енергия.
Голямо разстояние (над 10 метра / 33 фута):
За разстояния над 10 метра (33 фута) обмислете използването на кабел 8 AWG (приблизително 10 mm²), за да минимизирате загубите.
В: Какъв размер кабел за слънчев панел?
Въпрос: От какво е направен слънчевият кабел?
A: 1. Материал на проводника: калайдисаната мед и медта са най-често срещаните материали, използвани за проводници в слънчеви кабели, поради тяхната отлична електропроводимост и гъвкавост. Алуминият е по-рядко срещан, но може да се използва в някои приложения.
2. Изолационен материал: Слънчевите кабели са изолирани с омрежен полиетилен (XLPE), който осигурява отлични изолационни свойства, UV устойчивост и издръжливост. Също така, поливинилхлорид (PVC) се използва в някои кабели, макар и по-рядко за външни приложения поради по-ниската UV устойчивост и издръжливост в сравнение с XLPE.
3. Материал на външната обвивка: XLPO Предлага висока гъвкавост и издръжливост, подходящ за външна и тежка среда. Освен това поливинилхлоридът (PVC) осигурява добра защита, но се използва по-рядко за външни приложения в сравнение с XLPO.
Въпрос: Как да изчислим размера на соларния кабел?
За да изчислите подходящия размер на соларния кабел, трябва да вземете предвид фактори като тока, който кабелът ще пренесе, разстоянието, което електричеството трябва да измине, напрежението на системата и приемливото падане на напрежението.
1. Определете тока:
Ток (I): Можете да изчислите тока въз основа на номиналната мощност на слънчевия панел и системното напрежение.
Формула: I=PVI=VP
P: Мощност на соларния панел (във ватове)
V: Системно напрежение (във волтове)
Пример: За 300W соларен панел в 24V система: I=300W24V=12.5AI=24V300W=12.5A
2. Изчислете спада на напрежението:
Пад на напрежението: От решаващо значение е да поддържате спада на напрежението под определен процент (обикновено 3% или по-малко), за да осигурите ефективна работа.
Формула за пада на напрежението: Пад на напрежение=2×L×I×R1000Пад на напрежение=10002×L×I×R
L: Еднопосочна дължина на кабела (в метри)
I: Ток (в ампери)
R: Съпротивление на кабела на единица дължина (в ома на метър)
Съпротивлението на кабела може да се намери в спецификациите на кабела. За медни кабели съпротивлението обикновено е около 0,017 ома·mm²/m.
3. Изберете Размер на кабела:
Въз основа на тока и допустимия спад на напрежението изберете размер на кабела, който има достатъчно ниско съпротивление, за да поддържа спада на напрежението в приемливи граници.
Указания за размера на кабела: Използвайте таблица с размера на кабела или калкулатор, който отговаря на вашите специфични изисквания. За повечето приложения общите размери и съответните им максимални стойности на тока могат да бъдат намерени в индустриалните таблици.
4. Използвайте калкулатор за оразмеряване на кабел (по избор):
Онлайн калкулатори: Няколко онлайн калкулатора могат да ви помогнат да определите размера на кабела въз основа на входни параметри като напрежение, ток, разстояние и приемлив спад на напрежението.
