Кабели за средно напрежение (MV кабели) са специално проектирани захранващи кабели, проектирани да предават електричество при напрежения, обикновено вариращи от 1kV до 35kV. Те служат като решаваща връзка между преносни линии с високо напрежение и системи за разпределение на ниско напрежение, което ги прави от съществено значение за захранването на промишлени съоръжения, инфраструктурни проекти, възобновяеми енергийни системи и комунални мрежи.
При производителя на по -голям проводник нашите MV кабели се произвеждат, за да отговарят на стандартите UL 1072, SAA, IEC и IEEE. В този блог ние основно въвеждаме стандартите за кабели със средно напрежение в различни региони.
2. Кабелни стандарти за средно напрежение
2.1 Преглед на кабела със средно напрежение на SAA (AS/NZS 1429.1 Съвместим)
Кабели за средно напрежениеСертифициран за AS/NZS 1429.1 за Океания (Австралия, Нова Зеландия и околните райони или страни). Изградени с XLPE изолация, медни или алуминиеви проводници и незадължителни термити, устойчиви на външни обвивки, тези кабели осигуряват превъзходна производителност в тежки среди. Те разполагат с устойчивост на UV, химическа издръжливост и пожарозависима, емисионни разклащания с нисък пулк, което ги прави идеални за подземни, канали и открити инсталации. Предлагат се в напрежения от 1.9/3.3kV до 19/33kV, тези кабели отговарят на всички стандарти за безопасност на ключовете, термични и електрически стандарти.
AS/NZS стандартен кабел с едно възпалено средно напрежение

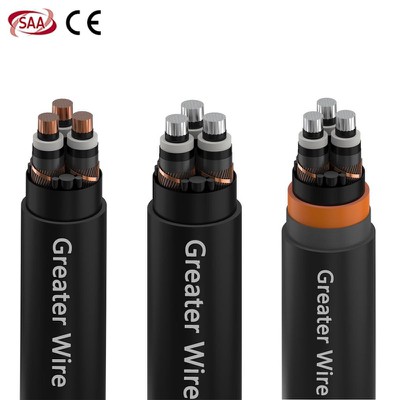

AS/NZS Стандартен три болки със средно напрежение кабел
2.2 UL Standard MV-90 & MV-105 Преглед на кабела (UL 1072 Съвместим)
MV-90 и MV-105 кабели за средно напрежение са проектирани за надеждно разпределение на мощността, като основната разлика се намира в техните термични оценки и устойчивост на околната среда. Използва се главно в Северна Америка и Латиноамерикански региони или страни. MV-90 кабелите са оценени за непрекъсната работа с 90 градуса и са подходящи за стандартни индустриални и търговски приложения, често използвайки EPR или термореазотен CPE изолация. Те се предлагат в конструкции без екраниране или леки екрани (LCS). За разлика от тях, MV-105 кабелите поддържат непрекъсната работа на 105 градуса и са изградени за по-взискателна среда, предлагайки засилена устойчивост на влага, химикали, слънчева светлина и механично напрежение. Тези кабели обикновено разполагат с медна лента или телена екраниране и са идеални за директно погребение, канали, табла и монтиране на открито. И двата типа отговарят на UL 1072 индустриални стандарти. MV-105 е предпочитан за системи с по-голямо натоварване и критична инфраструктура, изискваща дългосрочна ефективност при тежки условия.
MV 90 & MV 105 кабелВидовете се произвеждат след индустриални стандарти като:
• UL 1072 - Управляващи захранващи кабели за средно напрежение, използвани в разпределителни вериги,
• ICEA S-93-639 / NEMA WC 74-покриване на изискванията за строителство и производителност за кабели от 5kV до 46kV,
• IEEE 383 или IEEE 1202 - Стандарти за тестване на пламък (според случая),
• AEIC CS8 - за кабели с екструдирана изолация и екраниране.
Еднодролен кабел MV 90 & MV 105
3 Core MV 90 & MV 105 кабел
2.3 Преглед на кабела със средно напрежение на IEC
Захранващите кабели със средно напрежение използват изолация на XLPE с висока чист за IEC 60228 Медни или алуминиеви проводници от клас 2, произведени по стандартите на IEC 60502-2 за поддържане на класове на напрежение до 36 kV. С изключителни диелектрични и топлинни показатели (90 градуса непрекъснато, 250 градуса къса верига), тези кабели осигуряват нисък капацитет, ниски загуби и дългосрочна надеждност. Те се предлагат в едноядрени или триядрени конфигурации с екструдирани полупроводими слоеве, медна лента/телена екраниране и незадължително брониране или блокиране на вода. Изчерпателните таблици за ток и резюме на факторите отчитат условията на околната среда, почвата, дълбочината и групирането, докато механичните граници и рейтингите с къси вериги гарантират безопасен дизайн. Функциите за инсталиране включват дефинирани граници на радиус на огъване и параметри за обработка на студено съхранение, плюс незадължителни пламъци-ретардисти, халогенни или резистентни на гризачи якета за взискателни среди.
3. Изграждане на кабел със средно напрежение
Кабелите за средно напрежение (MV) са конструирани с многопластов дизайн за защита на електрическата безопасност, механичната якост и дългосрочната надеждност. Докато основните структурни принципи остават последователни в рамките на глобалните стандарти, регионалните вариации съществуват въз основа на стандартите SAA, UL/ICEA и IEC.
3.1. Проводник
Всички стандарти обикновено са едно сърцевина или 3 основна конструкция и определят медни или алуминиеви проводници от клас 2.
• SAA/AS/NZS 1429.1: изисква спазване на AS/NZS 1125.
• UL 1072 / ICEA S-93-639 / NEMA WC 74: Използвайте отгряти или компресирани проводници.
• IEC 60502-2: Изисква се наклонени проводници от клас 2 според IEC 60228.
3.2. Екран на проводника
Полупроводящ екструдиран слой заобикаля проводника за контрол на електрическото поле и премахване на корона. Това е задължително в:
• SAA: Обикновено екструдирано полупроводниково съединение.
• UL/ICEA: Може да варира в зависимост от типа кабел, но често включва този слой в екранирани конструкции.
• IEC: Задължително за всички кабели, по -големи или равни на 3,6/6kV.
3.3. Изолационен слой
Изолацията обикновено е XLPE (омрежен полиетилен) или EPR (етилен пропилен каучук), избран за висока диелектрична якост и топлинна устойчивост.
• SAA: Позволява XLPE или EPR изолация с 90 градуса непрекъсната оценка, до 105 градуса за специални приложения.
• UL MV-90 / MV-105: Определя топлинните характеристики-MV-90 за 90 градуса, MV-105 за непрекъсната работа с 105 градуса.
• IEC: Обикновено 90 градуса XLPE изолация, рейтинг на късо съединение до 250 градуса.
3.4. Изолационен екран
Друг полупроводим слой е екструдиран върху изолацията за поддържане на контрола на полето и интерфейса с металния екран. Изисква се от всички стандарти за екранирани MV кабели. IEC и SAA определят екрани за свързване или изолация, в зависимост от приложението.
3.5. Метален екран
Използва се за контрол на заземяването и тока на повреда, често реализиран като:
• Медни проводници + медна лента (IEC, SAA)
• Медна лента, приложена медна или концентрична неутрална (UL/ICEA)
• UL често използва концентрични неутрални (CN) конструкции за мрежи за разпределение на мощността.
3.6. Блокиране на вода (по избор)
• IEC/SAA: Може да включва набъбнали ленти или прахове (дизайн на сухо-ядро), за да се предотврати навлизането на влага.
• UL/ICEA: Блокиране на вода по избор, но често срещано за директни погребални кабели.
3.7. Вътрешна постелка / обвивка (по избор)
Присъства, когато се прилага броня, направена от PVC, термопластични или LSZH съединения. Действа като постелка между изолация и броня.
3.8. Арматура (незадължително)
За механична защита в тежки среди:
• SAA: Позволява алуминиева телена броня (AWA) или стоманена тел броня (SWA).
• UL: Може да включва блокирана броня (MC-тип кабели).
• IEC: Стоманена лента или телена броня, в зависимост от типа и околната среда на кабела.
3.9. Външна обвивка / яке
Крайният слой, осигурява екологична и механична защита.
• SAA: PVC, HDPE или LSZH; Анти-термитен найлон 12 по избор.
• UL/ICEA: CPE или PVC якета; Често слънчева светлина и устойчива на масло.
• IEC: PE, PVC или LSZH; Предлагат се версии за забавяне на пламъка за IEC 60332.
4. Приложения
Кабелите за средно напрежение се използват широко в електроенергийните системи, работещи между 1KV и 35kV, играейки критична роля в надеждното разпределение на електричеството в различни индустрии и инфраструктура. Тези кабели обикновено са инсталирани в комунални мрежи, индустриални комплекси и търговски сгради за предаване на мощност между подстанции, трансформатори и оборудване за крайни потребители. Тяхната здрава конструкция ги прави подходящи за подземни инсталации, кабелни тави и канали в градските мрежи. Кабелите за средно напрежение също се използват широко в проекти за възобновяема енергия като слънчеви стопанства и ветрови централи, свързващи генерационни единици с разпределителни системи. В среди с високо търсене като летища, болници, центрове за данни и минни операции, MV кабелите осигуряват непрекъснато, безопасно доставяне на енергия, дори при термично, механично или химическо напрежение. Благодарение на усъвършенстваните изолационни материали, металното екраниране и незадължителната броня, MV кабелите са проектирани да се изпълняват надеждно при тежки условия, включително зони, предразположени към влага, корозивни атмосфери и зони с огън риск.
Dongguan Greater Wire & Cable Co., Ltd., ние се гордеем с доставянето на кабели със средно напрежение, които отговарят на най -високите международни стандарти. С пълно сертифициране по SAA за Океания, UL сертификат за Северна Америка и Латинска Америка и спазването на СЕ за европейските, африканските или други пазари, нашите MV кабели се доверяват за ефективност, безопасност и глобална надеждност. Независимо дали вашият проект изисква строго регионално съответствие или трайни решения за взискателни среди, Greater Wire е вашият надежден партньор. Свържете се с нас днес, за да обсъдите вашите спецификации или да поискате персонализирано решение, съобразено с нуждите на вашата индустрия.
