В съвременните проекти за електрическо окабеляване изборът на правилния тип проводник не само влияе върху ефективността на инсталацията, но също така пряко влияе върху безопасността и надеждността на системата. MTW (Machine Tool Wire) се използва широко в индустриалния контрол, машините и сградните електрически системи поради отличната си топлоустойчивост, гъвкавост и множество сертификати.
Въпреки това много инженери и купувачи все още се чудят:Може ли MTW проводникът да се използва във външни заграждения?
Тази статия предоставя-задълбочен анализ на пригодността на проводника MTW за приложения на открито, неговите технически спецификации и съображения за инсталиране, заедно с примери за-проекти от реалния свят и ръководство за избор на модел, за да ви помогне да оптимизирате вашето решение за окабеляване безопасно и ефективно.
MTW кабелПреглед

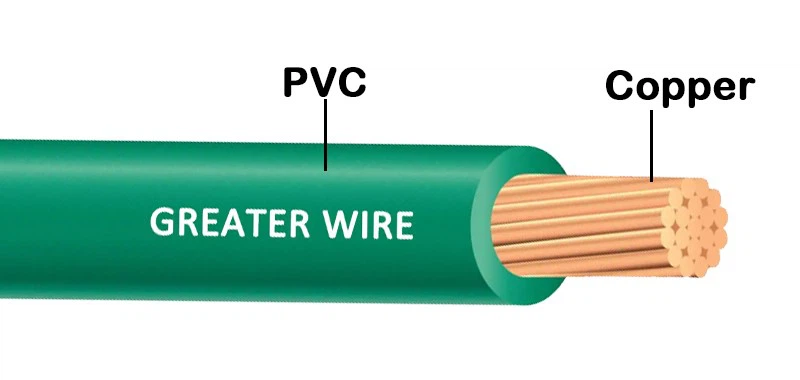

Какво е MTW кабел
MTW е UL-сертифициран проводник, предназначен за машини и контролно оборудване. Основните характеристики включват:
- Температурен рейтинг: Обикновено 90 градуса, подходящо за среда с висока-температура
- Номинално напрежение: 600V
- Материал на проводника: Усукана мед с висока-чистота, отлична проводимост
- Изолационен материал: PVC, устойчив на незначително химическо излагане
- Сертификати: UL & cUL, съвместими с пазарните стандарти на САЩ и Канада
MTW в сравнение с обикновените UL кабели
| Характеристика | MTW | NM-B | THHN | UF-B | XHHW |
|---|---|---|---|---|---|
| Типична употреба | Индустриални машини, табла за управление | Жилищна закрита | Промишлено/сградно | Открит под земята | Висока-температура, влажна среда |
| Температурен рейтинг | 90 градуса | 90 градуса | 90 градуса | 75 градуса | 90 градуса |
| Номинално напрежение | 600V | 300V | 600V | 600V | 600V |
| Гъвкавост | високо | Среден | Средно-Високо | Среден | високо |
| UL/cUL сертифициран | да | да | да | да | да |
Забележка: MTW проводникът предлага по-добра гъвкавост и топлоустойчивост от NM-B и е по-подходящ от THHN за механични контролни панели и кутии.
Какво е електрическа кутия?
Електрическата кутия, наричана още външна кутия, е защитен корпус за електрическо оборудване и окабеляване. Основната муфункциите включват:
- Защита на вътрешните компоненти: Предпазва от прах, дъжд, влага и физически повреди
- Безопасна изолация: Предотвратява директен контакт с части под напрежение
- Организирано окабеляване: Централизира проводници, клеми, превключватели и релета
- Адаптиране към околната среда: Външните кутии обикновено отговарят на IP54, IP65 или по-висок, за да осигурят дългосрочна-надеждност
Електрическите кутии се използват широко в промишлено управление, помпени станции, фотоволтаични инвертори, системи за контрол на достъпа и различни приложения на външни машини.
Пригодност на кабела MTW за външни кутии
Външните заграждения трябва да вземат предвид:
- Влажност: Дъжд, роса и околна влага
- Температурни колебания: Ден-нощни разлики, лятна жега
- Механичен стрес: Прокарване на проводници през тръбопроводи, вибрации или поддръжка
- Степен на защита: стандарти IP54, IP65
Устойчивост на влага и атмосферни влияния
- MTW изолацията може да издържи на незначителни влажни условия, но ене е директно водоустойчив-
- За експозиция на открито трябва да бъде MTW проводникинсталирани във водоустойчиви кутииилизащитени с тръбопроводи
- Кутиите с рейтинг По-голям или равен на IP54 ефективно предпазват проводника от влага и прах
Указания за инсталиране
- Защита на тръбопровода: Използвайте EMT, PVC или метални тръбопроводи
- Избягвайте директно излагане: Не оставяйте проводниците изложени на слънце или дъжд
- Радиус на огъване: Следвайте минималния радиус на огъване въз основа на диаметъра на телта
- Защита на терминала: Уверете се, че клемите са запечатани, устойчиви-на корозия и сигурни
Реални{0}}приложения и избор на модели
Примери за окабеляване на типичен външен контролен панел
| Приложение | Тип проводник | Габарит | Изискване за инсталиране | Бележки |
|---|---|---|---|---|
| Панел за управление на външна помпа | MTW | 14 AWG | PVC тръбопровод, водоустойчиви клеми | Висока гъвкавост за лесно маршрутизиране и поддръжка |
| Кутия за управление на индустриален вентилатор | MTW | 12 AWG | IP65 корпус, метален тръбопровод | Предотвратява механични повреди и UV излагане |
| Фотоволтаичен инверторен корпус | MTW | 10 AWG | Вътрешна кутия, устойчива на атмосферни влияния | Устойчив на топлина и атмосферни влияния за-дълготрайна надеждност |
| Контролен панел за фабричен достъп | MTW | 16 AWG | Прокарани във външна кутия, запечатани клеми | Прецизен контрол на сигнала, намалява смущенията |
MTW кабелРъководство за избор на модел
Помислете за следното, когато избирате MTW проводник:
- Текущо натоварване: Изберете 14 AWG – 6 AWG въз основа на ток
- Инсталационна среда: Вътрешно/външно, водоустойчиво или влагоустойчиво-
- Гъвкавост: Висока-нишка за панели, изискващи чести корекции
- Сертификати: UL & cUL съответствие за проекти в САЩ/Канада
| Габарит | Околна среда | Максимален ток | Минимален радиус на огъване | Типична употреба |
|---|---|---|---|---|
| 14 AWG | Малък контролен панел | 20A | 3× диаметър на проводника | Сигнално окабеляване |
| 12 AWG | Средно заграждение | 25A | 4 × диаметър на проводника | Контролни вериги |
| 10 AWG | Индустриално оборудване | 35A | 4 × диаметър на проводника | Управление на двигателя |
| 8 AWG | Голямо външно оборудване | 50A | 5 × диаметър на проводника | Основно захранване |
| 6 AWG | Високо{0}}мощно промишлено натоварване | 65A | 5 × диаметър на проводника | Тежко{0}}моторни двигатели/инвертори |
Основни предимства на MTW кабела
- Пълна гама UL кабели: Съвместим с NM-B, THHN, UF-B, XHHW
- Осигуряване на сертифициране: UL & cUL сертифицирани, в съответствие със стандартите на Северна Америка
- Широки спецификации: 14 AWG – 6 AWG покритие за различни товари
- Бърза доставка: Поддържа малки и групови поръчки
- Професионална поддръжка: Техническите насоки преди- и след-продажбата гарантират успех на проекта
- Световен опит: Години на производство и износ, партньори по целия свят
MTW проводникът може да се използва надеждно във вътрешни контролни панели и външни заграждения, когато се комбинира със защитни мерки.
Ръководство на проекта за избор на MTW кабел
Независимо от размера на проекта, от едно устройство до голям индустриален парк, следвайте тези стъпки:
- Идентифицирайте средата: На закрито или на открито, влага, химическо излагане
- Определете текущото натоварване: Изчислете размера и габарита на проводника
- Изберете модел проводник: Въз основа на AWG, гъвкавост и сертификати
- Инсталирайте защита: Използвайте тръбопроводи или запечатани кутии
- Проверете стандартите: Осигурете съответствие с UL/cUL за безопасност
Правилният избор и монтаж удължават живота на кабела и гарантират безопасна и стабилна работа.
Ръководство за затваряне и действие
MTW проводникът наистина може да се използва във външни заграждения, при условие че е избран подходящ габарит и защитна инсталация. Неговата висока гъвкавост, топлоустойчивост и сертифициране го правят идеален за промишлен контрол, машини и външни електрически табла.
